CAD/CAM İMPLANTOLOJİ CUSTOM ABUTMENTLAR İÇİN LABORATUVAR İÇİ PRATİK ÇÖZÜMLER

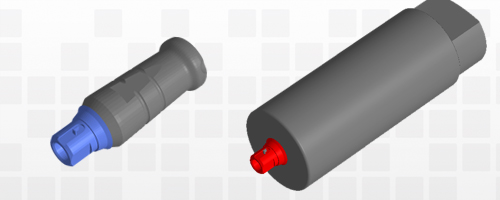

KÜTÜPHANE UYUMLULUĞU *			FREEMILL BLOK KODLARI
Bio Horizons®	External™	3.5	YFM_BH_01
Bio Horizons®	External™	4.0	YFM_BH_02
Bio Horizons®	External™	5.0	YFM_BH_03
Biomet 3i®	External™	4.1	YFM_BE_01
Biomet 3i®	External™	5.0	YFM_BE_02
Biomet 3i®	External™	6.0	YFM_BE_03
Dentsply® Friadent®	Frialit / Xive®	3.0	YFM_XV_01
Dentsply® Friadent®	Frialit / Xive®	3.4	YFM_XV_02
Dentsply® Friadent®	Frialit / Xive®	3.8	YFM_XV_03
Dentsply® Friadent®	Frialit / Xive®	4.5	YFM_XV_04
Dentsply® Friadent®	Frialit / Xive®	5.5	YFM_XV_05
Dentsply® Astra Tech®	OsseoSpeed™	3.5 - 4.0	YFM_AS_01
Dentsply® Astra Tech®	OsseoSpeed™	4.5 - 5.0	YFM_AS_02
Nobel Biocare®	Branemark™ RP	4.0	YFM_NB_01
Nobel Biocare®	Branemark™ WP	5.0	YFM_NB_02
Nobel Biocare®	Branemark™ WP	6.0	YFM_NB-03
Nobel Biocare®	Replace Select™ NP	3.5	YFM_NR_01
Nobel Biocare®	Replace Select™ RP	4.3	YFM_NR_02
Nobel Biocare®	Replace Select™ WP	5.0	YFM_NR_03
Straumann®	Bone Level™ NC	3.5	YFM_SB_01
Straumann®	Bone Level™ RC	5.0	YFM_SB_02
Straumann®	SynOcta™ RN	4.8	YFM_SS_01
Straumann®	SynOcta™ WN	6.5	YFM_SS_02
Zimmer®	Screw-Vent™	3.5	YFM_ZM_01
Zimmer®	Screw-Vent™	4.5	YFM_ZM_02
Zimmer®	Screw-Vent™	5.7	YFM_ZM_03

* Yer alan tüm ticari markalar ilgili sahiplerinin mülkiyetindedir. Tüm markalar kendi sahipleri tarafından tescillidir. Listelenen implant kitleri tabloda belirtilen implantlar ile uyum göstermektedir. Yukarıdaki implant kitleri sadece Dental Wings CAD ortamında (DWOS) çalışmaktadır.

SIMBIOSI İMPLANTOLOJİ ÜRÜNLERİ

Simbiosi, yüksek kalite STL matematiği ile tarama aparatları (scan device, jig, IPF) yanında interface (arayüz) ve converter (dönüştürücü) gibii ara parçalar üretmektedir. Tarama aparatı kullanarak implant analoğu içeren pozitif alçı modeller taranabilmekte (CAD yazılımına implant kütüphanesi yüklenmiş olmalıdır) ve yapılan tarama üzerine custom abutment dizaynı yapılabilmektedir. Yüksek STL matematiği sayesinde kütüphanedeki STL'ler ile tarama datası doğru olarak çakıştırılabilmektedir. Tüm Simbiosi ar-ge'si Dental Wings ürünleri ile gerçekleştirilmiştir.

• Scan Device (Tarama aparatı)
  • Tarama aparatı. Scan jig, IPF gibi isimler ile de anılan bu parçalar implant kütüphanesi ile eşleşmektedir ve implant taraması bu şekilde mümkün olmaktadır.
• Interface (Arayüz parçası)
  • External implantların 4-eksen işlenmesini mümkün kılan grade 5 titanyum parçalar (interface) titanyum-nitrit ile güçlendirilmiştir ve aynı zamanda sahip oldukları altın rengi ile iyi bir estetik performans sağlar.
  • Internal implantlar için converter (dönüştürücü) kullanılması gerekmektedir.
  • İnterface aynı zamanda dökülebilir bir plastik parça ile gelmekte ve bu şekilde manuel sistemler ile zirkonya abutment üretimi yada mum modelaj ile döküm yapılması mümkündür.
  • İnterface'ler 5'li set halinde satılmakta ve her interface bir vida ve de bir dökülebilir parça şeklinde paketlenmiştir. Dökülebilir parça ile standart mum modelaj yapılabillir ve manuel pantograf makinalar ile zirkonya altyapı oluşturulabilir yada kayıp mum tekniği ile döküme alınabilir.
• Converter (Dönüştürücü)
  • Internal implantları externale çevirmeye yarayan bu parça internal/external kombinasyonlarında pratik bir çözüm olmaktadır.
• İmplant Kütüphanesi
  • Simbiosi implant kütüphaneleri yüksek estetik sağlamak amacıyla tek üyeler ve köprüler için ayrı ayrı özellşetirilmiştir. Aynı zaman da anterior ve posterior vakaları için ayrı kütüphane opsiyonları mevcuttur

SIMBIOSI ÜRÜNLERİ

Simbiosi Classic ile protetik dizayn zirkonya, PMMA, yada mum ile işledikten sonra interface parçasını işlenmiş altyapıya yapıştırılır. Daha sonra ağız ortamındaki provaları takiben protezin bitimi yapılır. Simbiosi Classic için dizayn edilmiş tarama aparatları (IPF) ağız ortamında intraoral tarayıcılar için kullanmak için de idealdir.

Simbiosi Pre-milled ile tek internal abutmentlar için yapılan dizaynlar hazır titanyum bloklardan işlenir. Böylece satndart laboratuvar ortamında CAD/CAM ile işlenmesi çok güç geometriler hazır bir şekilde işlenmiş olarak alındığı için internal tek abutmentlı custom abutmentlar üretilebilir.

• Simbiosi Classic
  • Scan Device IPF (Dental Wings ve intraoral scannerlar için uygundur)
  • Scan Device Unico (Tüm sistemlere uygundur, tek abutmentlar için önerilir.)
  • Interface
    • Single: Rotasyonsuz. Tek abutmentlar için (Anterior/posterior kütüphaneler ayrıdır)
    • Bridge: Rotasyonlu. Köprüler için (Anterior/posterior kütüphaneler ayrıdır)
  • Converter
• Simbiosi Pre-milled

KATALOGLAR

Simbiosi sistemi tamamen Dental Wings ile çalışılarak tasarlandığı için tamamen Dental Wings uyumludur. Dental Wings ile çalışma prosedürü için buraya tıklayınız. Aşağıdaki resim linklerinden laboratuvar, klinik ve premilled kataloglarına ulaşabilirsiniz.

GT MEDICAL İMPLANTOLOJİ ÜRÜNLERİ

İspanyol GT Medical firması Dental Wİngs için en geniş implant kütüphanesi setini sunmakltadır. Ayrıca GT Medical interface olmaksızın tek parça halinde (direct connection) tasarım yapabilmeyi de mümkün kılmaktadır.

KATALOGLAR
