CAD/CAM SATIN ALIM REHBERİ HANGİ MATERYAL, HANGİ SCANNER, HANGİ MAKİNA, HANGİ TEKNOLOJİ, HANGİ SİSTEM


GEREKLİ PERSONEL, HANGİ PERSONEL ?

Dişhekiminin görevi anamnez, oral-diagnoz, preprerasyon & gingival-retraksiyonunu takiben finalde iyi bir klasik yada dijital ölçü ile sonlanmalı ve hekim bir sonraki hastaya odaklanabilmelidir:

Image Description

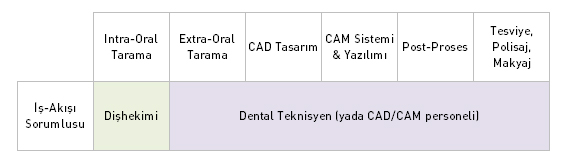

Dişhekiminin hastaya odağını arttırmayı hedefleyen dijital iş-akışı

Çünkü ölçüde kole açılması, sonrasında bilgisayarda kole hattı çizimi, CAD tasarım, blok ve frez stoğu tutulması, blok seçimi, frez değişimi, makinede kazıma yada üretim, üretim sonrasi tij kesimi, tesviye/polisaj, renklendirme/makyaj ve finalde de fırında pişim yapmak gibi işler dental teknisyenin görevi olmalı diye düşünüyoruz.



HANGİ SİSTEM: AÇIK, KAPALI, ALLIANCE ?

CAD/CAM dünyasında birçok değişik işletme modeli mevcuttur: Açık-sistem, kapalı-sistem, yarı-açık (Alliance Sistem). Alliance Sistem'in açık-sistemlerden tek farkı materyal anlaşması içermesidir. Kullanıcı materyal sarflarını Turkuaz Dental'in alternatiflerinden seçer.



SİSTEM FİYAT CAM (MAKİNA) CAD (TARAYICI) BLOK ANLAŞMASI NDN NETWORK BAĞLANTISI
Açık Standart fiyatlandırma Açık Açık Hayır Ücretli
Alliance İndirimli Kapalı Açık Evet Ücretsiz
Kapalı İdirimli Açık Kapalı Yok Ücretsiz
NEDEN ALLIANCE SİSTEM?

Lokal ve global marketlerde özellikle Uzak Doğu'dan gelen isimsiz blok, frez ve benzeri sarf malzemelerinin sıkça kullanılmaya başlamasıyla CAD/CAM ile üretilen altyapılarda ciddi bir kalite kaybı ortaya çıkmıştır. Alliance Sistem ise sadece kalitesi ispatlanmış sarf malzemelerin kullanılmasını sağlar. Bu sayede Alliance Sistem kaliteyi garanti ederken dişhekimi laboratuvarda üretilen protetik çalışmanın CAD/CAM ile yapıldığından ve gelen ürünün markasından emin olur

Kullanıcı materyalleri Turkuaz Dental'in materyal alternatiflerinden seçtiği için:

  • Sistem otomatik olarak doğru üretim parametreleri ile çalışır, kullanıcıya bağlı hataları azaltır.
  • Daha az servis ihtiyacı doğurur, sistemin kararlılığı yükselir.
  • Materyal kalitesinden Turkuaz Dental sorumlu olur.
DAHA GENİŞ BİR DÜNYAYA DOĞRU

Alliance Sistem aynı zamanda tüm dişhekimlerini, laboratuvarları, hastaneleri ve üretim merkezlerini bir araya getiren "NDN" (Ulusal Dental Network) için ücretsiz bir giriş sağlar. Üretim-merkezleri ve laboratuvarlar intra-oral scanner kullanan kliniklerden doğrudan tarama datası alabilirler.


HANGİ ENDİKASYON HANGİ TEKNOLOJİ İLE ÜRETİLEBİLİR?

Değişik endikasyonlar sonunda elde edilen tasarımlara ait geometriler zaman zaman özel üretim teknolojileri gerektirebilir. Dijital imalat teknolojileri:

Aşağıdaki tablolardan hangi endikasyonun MILLING, 3D-PRINTING, LAZER SİNTERLEME teknolojileri ile nasıl üretilebileceğini detaylı olarak inceleyebilirsiniz.

  • MILLING
  • 3D-PRINTING
  • LAZER SİNTERLEME
DENTAL UYGULAMA DİZAYN MODÜLÜ MILLING
Kron/Köprü DWOS CNB OK
Post-Core DWOS CNB OK
Model DWOS VMB OK, bazen printing tercih edilebilir
Abutment, Bar, Hibrit DWOS IMP OK
Parsiyel Protez DWOS PFW OK ancak printing tercih edilir
Total Protez DWOS FLD OK, bazen printing tercih edilebilir
Bite Splint DWOS BSP OK, bazen printing tercih edilebilir
Cerrahi Planlama coDiagnostiX™ - Dentist -
Cerrahi Planlama & Guide coDiagnostiX™ - Producer OK ancak printing tercih edilir
Periodontal Analiz coPeriodontiX™ -
Ortodontik Arşiv & Model DWOS OAR OK ancak printing tercih edilir
Ortodontik Arşiv & Analiz OrthoStudio - Basic -
Ortodontik Model OrthoStudio - Model Builder OK ancak printing tercih edilir
Ortodontik Setup OrthoStudio - Virtual Setup OK, manuel pres yapılır
Ortodontik Braket Tasarımı OrthoStudio - Brackets OK, manuel pres yapılır
DENTAL UYGULAMA DİZAYN MODÜLÜ 3D PRINTING
Kron/Köprü DWOS CNB OK, sonra döküme alınır
Post-Core DWOS CNB OK, sonra döküme alınır
Model DWOS VMB OK
Abutment, Bar, Hibrit DWOS IMP OK, sonra döküme alınır
Parsiyel Protez DWOS PFW OK, sonra döküme alınır
Total Protez DWOS FLD OK, bazen milling tercih edilebilir
Bite Splint DWOS BSP OK
Cerrahi Planlama coDiagnostiX™ - Dentist -
Cerrahi Planlama & Guide coDiagnostiX™ - Producer OK
Periodontal Analiz coPeriodontiX™ -
Ortodontik Arşiv & Model DWOS OAR OK
Ortodontik Arşiv & Analiz OrthoStudio - Basic -
Ortodontik Model OrthoStudio - Model Builder OK
Ortodontik Setup OrthoStudio - Virtual Setup OK, manuel pres yapılır
Ortodontik Braket Tasarımı OrthoStudio - Brackets OK, manuel pres yapılır
DENTAL UYGULAMA DİZAYN MODÜLÜ LAZER SINTERLEME
Kron/Köprü DWOS CNB Metal sinterleme OK
Post-Core DWOS CNB Metal sinterleme OK
Model DWOS VMB Plastik Sinterleme OK
Abutment, Bar, Hibrit DWOS IMP OK, post-proses milling gerektirebilir
Parsiyel Protez DWOS PFW Plastik Sinterleme OK
Total Protez DWOS FLD Plastik Sinterleme OK
Bite Splint DWOS BSP Plastik Sinterleme OK
Cerrahi Planlama coDiagnostiX™ - Dentist -
Cerrahi Planlama & Guide coDiagnostiX™ - Producer Plastik Sinterleme OK
Periodontal Analiz coPeriodontiX™ -
Ortodontik Arşiv & Model DWOS OAR Plastik Sinterleme OK
Ortodontik Arşiv & Analiz OrthoStudio - Basic -
Ortodontik Model OrthoStudio - Model Builder Plastik Sinterleme OK
Ortodontik Setup OrthoStudio - Virtual Setup Plastik Sinterleme OK, manuel pres yapılır
Ortodontik Braket Tasarımı OrthoStudio - Brackets Plastik Sinterleme OK, manuel pres yapılır



HANGİ MATERYAL İÇİN HANGİ CNC MAKİNASI ?

Değişik blok tipleri değişik milling/frezeleme stratejileri gerektirir. Aynı zamanda 3R-Aparatı ile bazı markalı ürünleri ve FreeMill (premill) gibi değişik blok geometrilerini de kazıyabilirsiniz. 3R-Aparatı 2 mikron hassasiyeti sağlayan patentli bir sistemdir:

MILLING YAPILACAK MATERYAL kuru/sulu 4-eksen/5-eksen SPINDLE GÜCÜ FREZ ÖZEL TUTUCU
Mum / PMMA Kuru 4 yada 5 0.3 - 1 Standart Opsiyonel
Zirkonya Kuru 4 yada 5 0.3 - 1 Standart Opsiyonel
KATANA™ Zirkonya Kuru 4 yada 5 0.3 - 1 Standart Opsiyonel
3M Lava™ Ultimate Kuru 4 yada 5 0.3 - 1 Standart Gerekli
Cam-Seramik Sulu 4 yada 5 0.3 - 1 Elmas Gerekli
Titanyum Sulu 5-eksen 1 - 2.5 Standart Opsiyonel
CoCr Metal Sulu 5-eksen 2.5 Standart Opsiyonel
FreeMill (Titanyum) Sulu 4-eksen 1 - 2.5 Standart Opsiyonel/Gerekli
3M Lava™ Frame Kuru 4 yada 5 0.3 - 2.5 Standart Gerekli



YERİNİZ UYGUN MU? KURULUM GEREKSİNİMLERİ

Kurulum yapılacak yerin fiziki koşulları önem taşımaktadır. Prensip olarak tüm makina ve tarayıcılar separe edilmiş ortamlara konulmalıdır. Klimatize ortam her zaman ve her CAD/CAM sistemi için gereklidir. Ayrıca kurulacak makinanın ağırlığı ve ebadına göre taşıma ve nakliye göz önünde bulundurulmalıdır. (Kapıların genişliği merdiven sayısı vb.) Aynı zamanda kurulum yapılacak ortamın elektrik altyapısının uygunluğu denetlenmedir. Kablolu ve hızlı internet bağlantısı her zaman gereklidir. Cihazlar arasında bir ağ kurulması ve internet paylaşımı gereklidir.

  • SCANNER'LAR İÇİN
  • CNC VE 3D-PRINTER MAKİNALARI İÇİN
  • EOS LAZER-SİNTERLEME SİSTEMLERİ İÇİN



  • Scanner ve makina ayrı ortamlara kurulmalıdır. Yada iyi bir seperasyon yapılmalıdır.
  • Doğrudan güneş gören bir ortam olmamalıdır.
  • Klimatize, ortam sıcaklığı değişmeyen bir yere kurulum yapılmalıdır.
  • Scannerın kurulduğu zemin sağlam bir zemin olmalı, ölçüm kalitesini etkileyeccek titreşimlere izin vermemelidir.
  • Scanner herhangi bir ısı kaynağına yakın olmamalıdır.
  • UPS cihazı ile sistem koruma altına alınmalıdır. (3 kW online)





  • 220 volt ± %5, 50Hz tek faz ana elektrik girişi
  • Minimum 3 x 1.5mm besleme hattı ve girişe 16 Amper koruma sigortası kurulumu
  • Çok iyi bir topraklama Class 3 ( Class 3 topraklama standartı 100 Ω topraklama direnci ve 500 V megger ölçü değeri )
  • Makine çalışma sırasında küçük titreşimler ürettiğinden, kurulacak zemin çok sert ve düzgün betornarme olmalıdır. Makine ayakları arasındaki düzlem eğimi max. 5mm olmalıdır. Makine kunumlandırılacak yer etrafı açıklık bir yer seçilmeli ve arka tarafı duvara en az 50 cm mesafeli yerleştirilmelidir.
  • Eğer makine çalışma ortam sıcaklığı çok değişken ise, ortama klima konması ve sıcaklığın 20-25 ºC derecede sabit tutulması gerekir. Kompresörden gelen havanında oda sıcaklığında olması şarttır.
  • UPS cihazı ile sistem koruma altına alınmalıdır. (3 kW online)
  • CNC makinaları için daha detaylı bilgilere buradan ulaşabilirsiniz.





  • Kurulum kolaylığı için zemin katlara kurulum tercih sebebidir.
  • Doğru yapılandırılmış elektrik paneli ve altyapısı. (Mümkünse UPS hattı)
  • Doğru kurgulanmış network & data hattı. Hızlı internet bağlantısı
  • EOS sistemilerinin kurulumu öncesinde makinalara özgü hazırlanmış teknik gereksinim listelerinin tek tek kontrol edilip, imzalanıp EOS'a gönderilmesi gerekmektedir:







ÇEVRE BİRİMLER NİYE ÖNEMLİ?

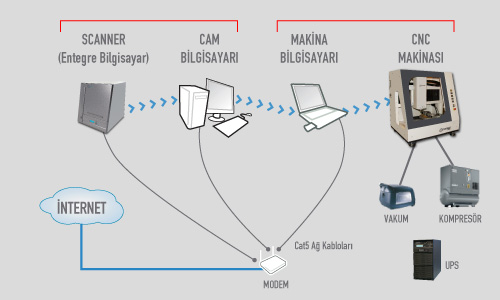

Çevre birim ürünler CAD/CAM sistemini tamamlayan ürünlerdir ve bu ürünler olmadan sistemin çalışması mümkün değildir. Bunun yanında sistemin güvenli bir şekilde çalışması da doğrudan seçilen çevre birimlerin kalitesi ile alakalıdır.

Image Description
Sistemin ve makinanın verimli çalışması çevre birimlerin kalitesine bağlıdır.

  • MILLING SİSTEMLERİ İÇİN ÇEVRE BİRİMLER
  • EOS LAZER-SİNTERLEME SİSTEMLERİ İÇİN ÇEVRE BİRİMLER



  • Talaşlı imalat ile üretim yapan CNC makine sistemini tamamlayan çevre birim ürünler:

    • Vakum Cihazı: Makinalarının iç ortamlarının temizliği yanında laboratuvar için toz oluşumunu engelleri. Makina iç ortamının temizliği makinaya daha sağlıklı ve daha uzun ömürlü çalışma sağlayacaktır.
    • Kompresör: CNC makinalarının çalışması için bir kompresöre ihtiyaç vardır. Her makinanın ihtiyacı değişik şekillerde olaiblmektedir.
    • Sinterizasyon Fırını: Presinterize zirkonya altyapıların sinterizasyonu için gereklidir. Doğru şekilde yapılmayan sinterizasyon ile restorasyonların marjinal uyumu olumsuz etkilenebilir hatta restorasyonlar hiç oturmayabilir.
    • UPS (Kesintisiz güç cihazı): Kurulum yapılan ortamın elektrik altyapısıdan yada doğrudan şebekeden kaynaklı elektrik problemlerinden makinaları koruması yanında elektrik kesintilerinde sistemin çalışmasını devam ettirebilmesi nedeniyle gereklidir. Elektrik kesintisi durumunda sistem durmaz ve kullanıcı cihazları elektrik kesintisi bitinceye kadar güvenle kapatabilir.

    Image Description
    Çevre ürünlerinde de kaliteli seçimler total kaliteyi garantilemektedir

    Turkuaz Dental Atlas Copco, Nilfisk, Protherm ve Tescom firmalarının ürünlerini tavsiye etmektedir.





  • Metal altyapılar için kullanılan lazer sinterleme makinalarının çalışabilmesi için gerekli çevre birimler:

    • Vakum Cihazı: Makinalar sadece spesifik vakumlar ile çalışmaktadır. "H" sınıfı toz koruma gerekmektedir.
    • Termal İşlem Fırını: Metal altyapılar üzerindeki biriken stresi uzaklaştırmak için kullanılmaktadır.
    • Kompresör & Filtreler: EOS M270 için gereklidir, su ve yağ filtreleri zorunludur.
    • EOS M100 için gerekli değildir.
    • UPS (Kesintisiz güç cihazı): Elektrik problemlerinin önlenmesi için gereklidir.
    • Dikey Şerit Testere: Üretim yapılan platformdan (tabladan) metal altyapıların uzaklaştırılması için gereklidir.
    • Kumlama Kabini: Üretim platformunu bütünüyle kumlamak için gereklidir.





  • Makina ağırlığı ve ebatları göz önünde bulundurulduğunda zemin kata kurulum tercih sebebidir.
  • Yağ ve sudan arındırılmış ve iyi filtrelenmiş kompresör sistemi gereklidir.
  • 15 kW online UPS cihazı kullanımı zorunludur.
  • Tüm teknik detaylara buradan ulaşabilirsiniz. EOS sistemi kurulumu öncesi bu dokümandaki tüm şartların sağlanmış olması gerekmektedir.







NEDEN TURKUAZ TÜRKİYE'NİN EN BÜYÜK AÇIK-SİSTEM AĞI?

Turkuaz Dental, CAD/CAM ekipman & sarfları için kendisi tedarik yapmakta ve stoğunu tutmaktadır. Servis ve destek tamamen Turkuaz Dental tarafından verilmektedir. Türkiye'nin en büyük açık-sistem ağına siz de katılın.

KOLAY KULLANIM: TÜRKÇE YAZILIMLAR

Sistemin kolay öğrenilebilmesi için bilgisayar ortamındaki tüm yazılımları Türkçe'ye çevirdik:

  • Dental Wings DWOS dizayn modülleri
  • Dental Wings coDiagnostiX™ dizayn yazılımları (Devam ediyor)
  • Picasoft Mayka Dental CAM yazılımı (Devam ediyor)
  • Sescoi WorkNC Dental CAM yazılımı (v2.1)

ZORUNLU YILLIK ÜCRET ÖDEMEMEK İÇİN

Turkuaz Dental 3B-tarayıcılar (scanner'lar) ve CAM yazılımlar için lifetime lisans vermekte ve zorunlu yıllık bakım ücreti almamaktadır. Yazılımların güncellemesini kullanıcı istediği zaman upgrade ücreti ödeyerek yapmaktadır. (FDA belgesi gerektiren yazılımlar hariçtir. Bu belgeye sahip ürünler her yıl mevzuata göre güncellenmek zorundadır.)

PROFESYONEL DESTEK & SERVİS İÇİN

CAD/CAM kurulumlarının güvenli servisini ve desteğini sağlamak, dental profesyonellerden oluşan teknik ekibimizin görevidir. Turkuaz Dental, üretici firmaların tümü ile doğrudan iletişim halindedir ve kullanıcıların ihtiyaçlarını üretici firmalar ile paylaşmaktadır.

NEDEN DENTAL WINGS, NEDEN YENADENT ?

  • Tüm makinalarda sadece AC Servo motorlar kullanılır, step motor kullanılmaz.
  • 4-eksenli makinaların tümü istenildiği zaman 5-eksene çevirilebilir.
  • 5-eksende sürekli (continuous) çalışabilir.
  • CAM yazılımı 5. eksen ile custom-abutment işleyebilir.
  • Tüm makinalar CoCr, titanyum, zirkonya, PMMA ve cam-seramik işleyebilir.
  • Tamamen açık-sistemdir, STL dosyalı alınır ve STL dosyası oluşturulur.
  • CAD yazılımındaki implant modülü kendiliğinden sisteme dahildir ve barlar ve vida-tutuculu köprüler de bu modül dahilinde yapılabilir.
  • Sistemin öğrenilmesi kolaydır. Türkçe desteklidir.
  • Tarama yaparken aynı anda dizayn yapabilirsiniz. Büyük zaman kazandırıcıdır.
  • 1 zirkonya bloğa 45'e kadar, 1 metal bloğa da 50'ye kadar iş sığdırılabilir.
  • Teknik servis İstanbul ve İzmir'den verilmektedir. Yurtdışından servis beklenmez.
  • Zorunlu yıllık bakım/güncelleme ücreti alınmaz.
  • Zorunlu aylık bağlantı ücreti alınmaz.
  • Yenadent makinaları 2016 yılı itibarı ile dünyada 700 Türkiye'de ise 300 başarılı kurulum ile kendini ispatlamış bir sistemdir.
